Via 2W 2-Pneumatica Solenoidea Valvae solenoidei normaliter clausae lineamenta valvae solenoidei directo-agens consilio, cum valvae praecise machinato corpore, altae operationis coil, praeceps ferro incorrupta, et certae compositionis signatio. In hac serie duas rationes fluxus includit: exemplum parvum pro-fluxus normarum normarum et exemplar magnum-fluvium pro capacitate fluidi temperantiae altae.

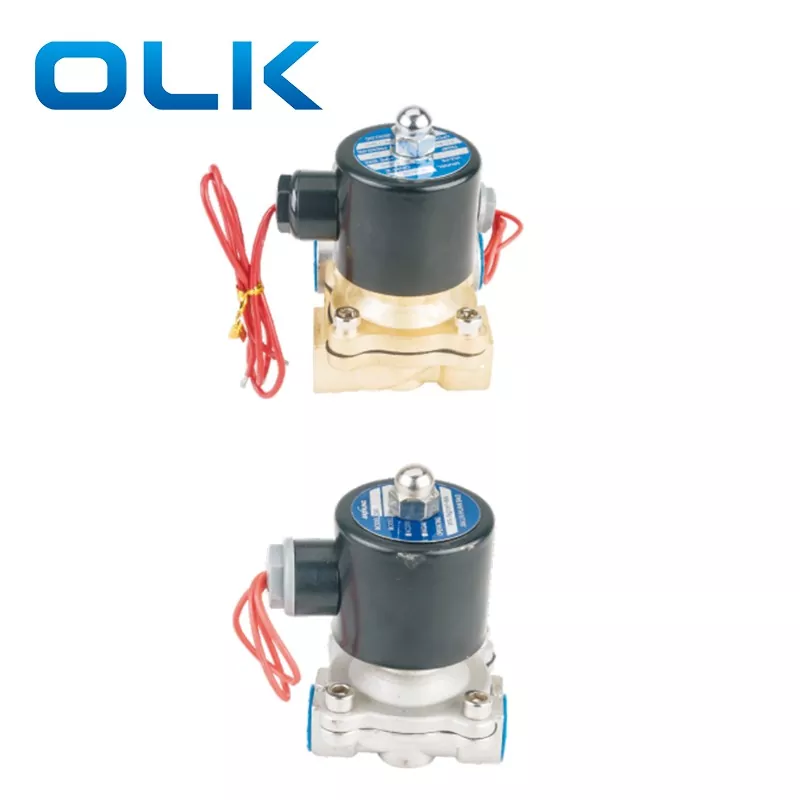

2W Valvae fluidae Imperium praesto est in materia aerea & ferro immaculata. Exempla aenea specimina generalia aquae et aeris applicationes sunt, cum versiones chalybis immaculatae augendae corrosionis resistentiam praebent ad ambitus industriales magis exigendos.

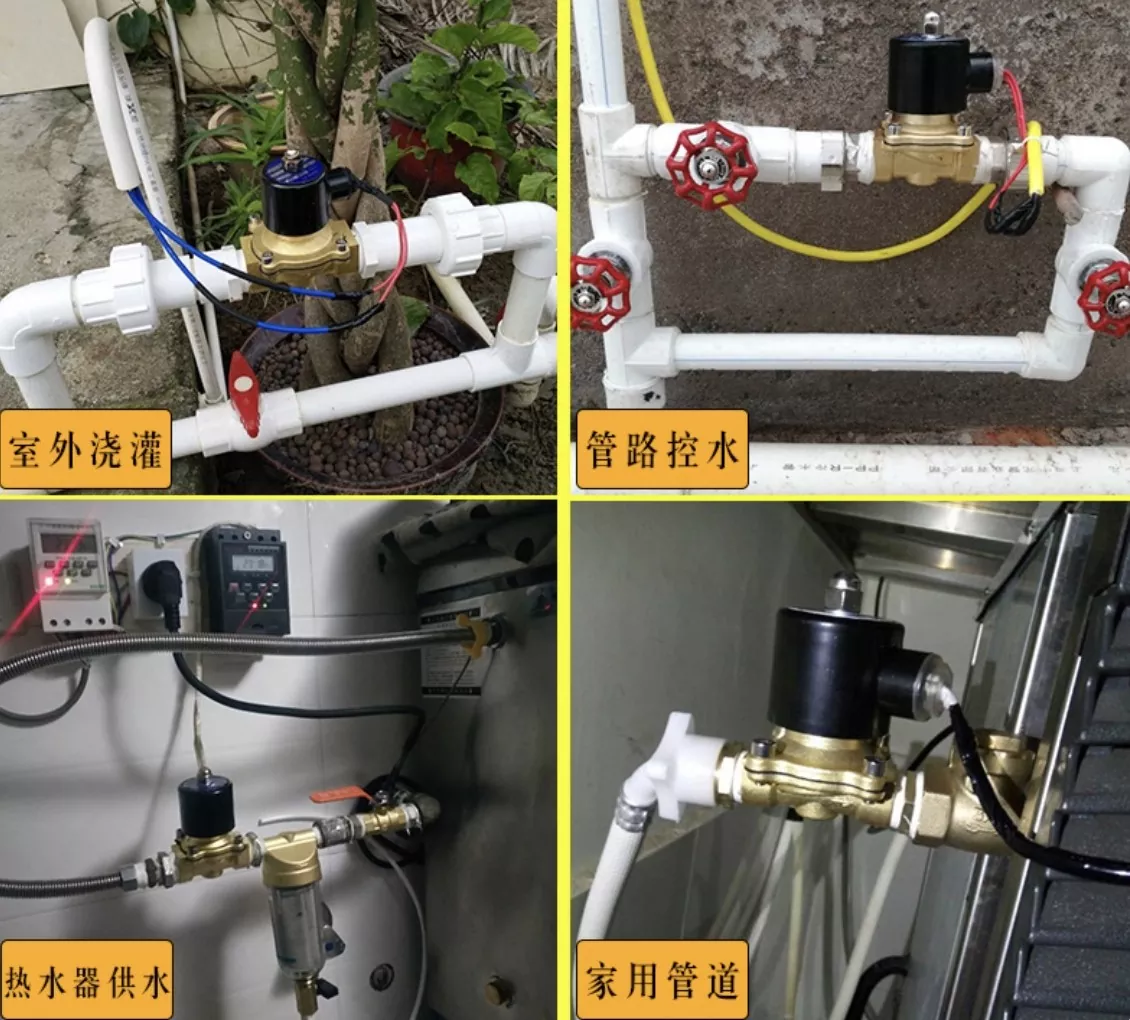

Cum ampla applicatione amplitudine et salute operativa alta, valvae 2W communiter ad liquidum imperium velit adhibita, moderatio fluunt cum timersis vel instrumentis moderandis, et systemata fluidi aeris generalis, stabilis et opportuna per varias pneumaticas et fluidas diciones faciendas praebens.
Apta instrumentis moderandis ut liquores, vapores, oleumque levium (≤20CST), haec valvae lineamenta structuram directam agentis cum apertione nulla pressuris, capacitatis fluunt altae, ac praestantissimae constantiae. Plectrum corpus aereum (calidum forged). Haec series plures species praebet, sino vos eligere idoneos qui secundum imperium requisita sunt.
Cum schema de potestate designans, praeferre normaliter clausos (NC) typus quotiens fieri potest. Si valvae solenoidalis necesse est ut longiori tempore pateat et breviori claudatur, optare normaliter apertum (NO) genus.
Si umor inquinamenta continet, colamentum (cum CCLX magnitudine reticuli) ante valvulam inaugurari debet.
Notatum directionem in valvae corpus figere debet cum media directione fluere
Symbolum:
Orificium Parvum - 2W Series Model Code (1.2mm-4mm)
|
Mandans signum |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Exemplar |
Orificium magnitudine (mm) |
|
Portus magnitudine |
Voltage |
Sigillum Material |
|
2W: 2-positio 2-modo, agens directum |
01:1.2mm |
|
M4:M4X0.7 |
DC12 |
Blank: NBR |
|
2WH: 2-positio 2-via, agens directum (typus summus pressura) |
020:2mm |
|
06:1/8 |
DC24 |
E: EPDM (pro vapor) |
|
2S: Immaculatam chalybem 2-positionem 2-modo, directam agendi |
025:2.5mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V: VITION. |
|
2SH: Aliquam ferro 2- positione 2-via, recta agendi (princeps pressura genus) |
040:4mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC110V 50HZ/60HZ |
|
Large Orificium Size – 2W Series Codicis exemplar (16mm–50mm)
|
Mandans signum |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Exemplar |
Orificium magnitudine (mm) |
|
Portus magnitudine |
Voltage |
Sigillum Material |
|
2W: 2-positio 2-modo, agens directum |
160:16mm |
|
10:3/8 |
DC12 |
Blank: NBR |
|
2S: Immaculatam chalybem 2-positionem 2-modo, directam agendi |
200:20mm |
|
15:1/2 |
DC24 |
V: VITION. |
|
|
250:25mm |
|
20, 3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35mm |
|
25:1' |
AC110V 50HZ/60HZ |
|
|
|
400:40mm |
|
35:1-1/4' |
AC220V 50HZ/60HZ |
|
|
|
500:50mm |
|
40:1-1.2' |
AC110V 50HZ/60HZ |
|
|
|
|
|
50:2' |
|
|
|
Exemplar |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Alternate Model |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
06:1/8 |
|
Media |
Aer, aqua, oleum, gas |
Aer, aqua, oleum |
||||
|
Operatio Type |
Directum agentem |
|||||
|
Structure |
Northmanni clausa |
|||||
|
Orificium Diameter (Φmm) |
2.5mm |
4mm |
12mm |
2mm |
||
|
CV Value |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Portus Location |
1/8" |
1/4" |
1/4" |
1/8" |
1/4" |
1/4" |
|
Viscositas fluida |
≤20CST |
|||||
|
Operans Impetus dolor |
0~0.7MPa |
0~0.20MPa |
||||
|
Probatur Pressura |
1.0MPa |
3.5MPa |
||||
|
Temperature operating |
-5~80℃ |
|||||
|
Voltage Range |
±10% |
|||||
|
Corpus Material |
2W Brass 2S Diver |
|||||
|
Sigillum Material |
NBP, EPDM vel VITON |
|||||
|
Exemplar |
2W160-10 |
2W160-15 |
2W200-20 |
2W350-35 |
2W350-35 |
2W400-40 |
2W500-50 |
|
Alternate Model |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Media |
Aer, aqua, oleum, gas |
Aer, aqua, oleum |
|||||
|
Operatio Type |
Directum agentem |
||||||
|
Structure |
Northmanni clausa |
||||||
|
Orificium Diameter (Φmm) |
16mm |
20mm |
25mm |
35mm |
40mm |
50mm |
|
|
CV Value |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Portus Location |
1/4" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Viscositas fluida |
≤20CST |
||||||
|
Operans Impetus dolor |
Air 0~0.7MPa; Aqua 0~0.5MPa; Oleum 0~0.5MPa |
||||||
|
Probatur Pressura |
1.0MPa |
||||||
|
Temperature operating |
-5~80℃ |
||||||
|
Voltage Range |
±10% |
||||||
|
Corpus Material |
2W Brass 2S Diver |
||||||
|
Sigillum Material |
NBP, EPDM vel VITON |
||||||
Quid est 2W 2-modo valvae pneumaticae Solenoidis adhibitae et quaenam est eius functio?
Adhiberi potest cum timer pro horarium aqua in/off. Potest etiam sponte aqua plantarum, etc.
Potestne (2W valvae) irrigationes hortorum destillatione adhiberi?
Uti potest.
Possuntne 2W valvae solenoides horizontaliter et verticaliter institui?
Oportet horizontaliter institui.
Eruntne refluxus posterioris cum 2W valvae 2 via clausa et pressionis inversa existet?
Retro-fluxus non erit.
Quomodo installare 2W 2-via Pneumatica Solenoid Valvae?
Instrue scandit. Linamentum et exitum connectere secundum directionem fluere notatum ( → directionem fluere ) .
