Tctc-M bracket

Model:TC32

As a professional TC/TC-M bracket manufacture, you can rest assured to buy TC/TC-M bracket from our factory and OLK will offer you the best after-sale service and timely delivery. Et Olk Standard Installation bracket ad Middle adductius TC / TC-M bracket factum est de summus vires ferrum iniectio corrosio, et superficiem est coartur cum nigro zinc technology, quod non est facile ad rubigo et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facile rubigo et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facilis ad rubiginem et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facile ad rubiginem et corrosio, quod non est facile ad rubiginem et corrosio repugnant. Et TC / TC-M bracket plerumque installed in medio loco pneumaticae cylindri et TC adscendens bracket fixum situm. Aeris cylindri potest adductius circa mediam axem, quod idoneam diu peperit moles cylindrae. Installation bracket consilio ad TC et TC-M sit structuram firmum, ut aeris cylindrici non moveatur per altus-celeritate reciprocating motus.

Mitte Inquisitionem

depictio producti

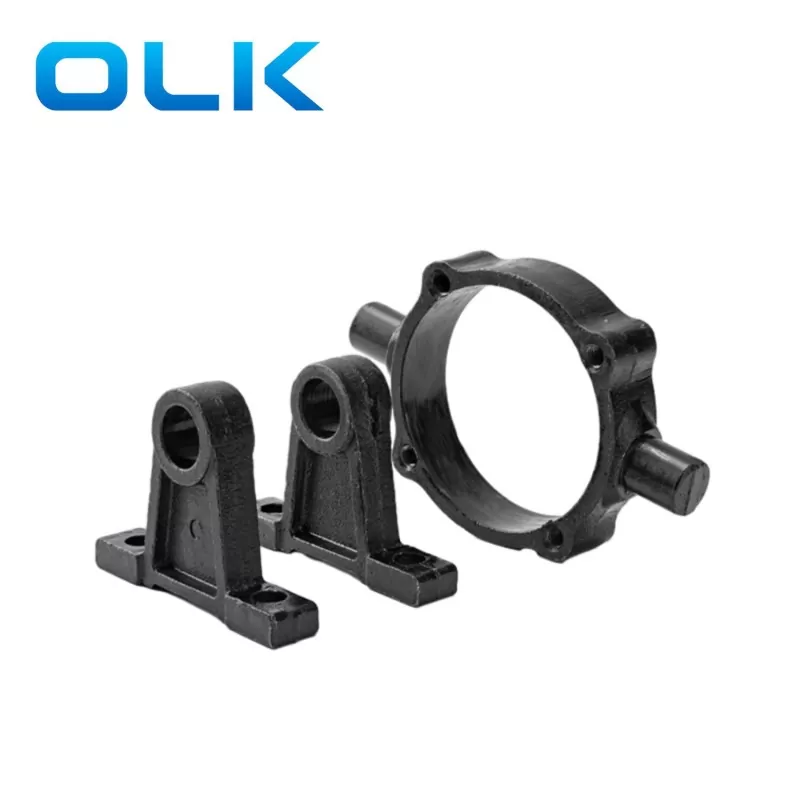

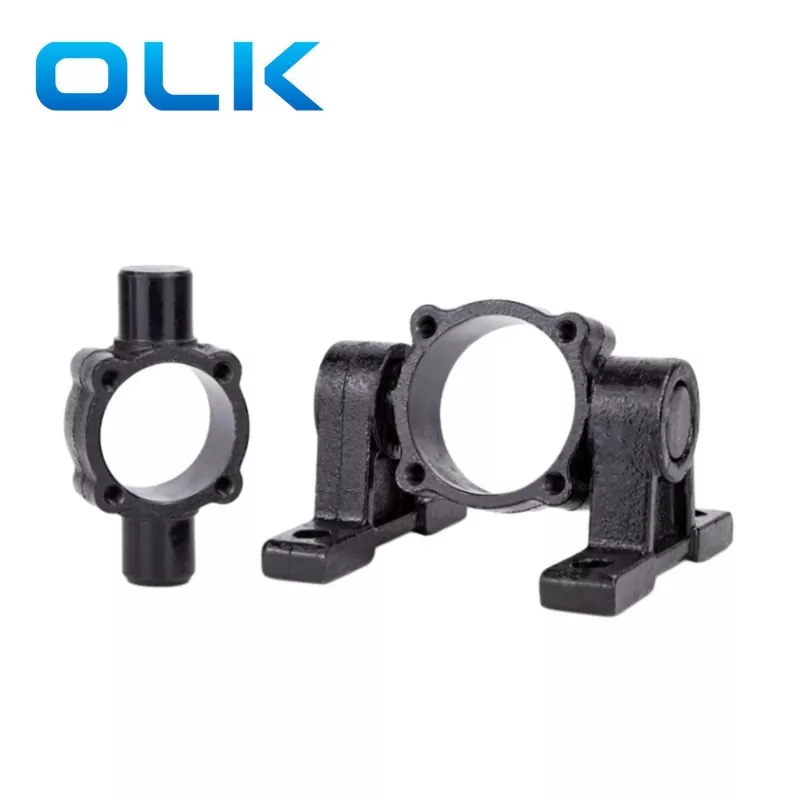

Compared to TC bracket, TC-M mounting bracket has two additional mounting bases, and the TC-M bracket structure is more robust, suitable for applications with high cylinder operating frequency or high driving force.

Tum TC et TC-m adscendens bracket adductius habere CCCLX ° rotatione characteres. TC / TC-M potest praestare vertical Rocker brachium motus et adjust in gradu libertatis ex aeris cylindrici motus, sectam ad opus missionibus ut packaging apparatu, genus systems, conventus apparatu, etc.

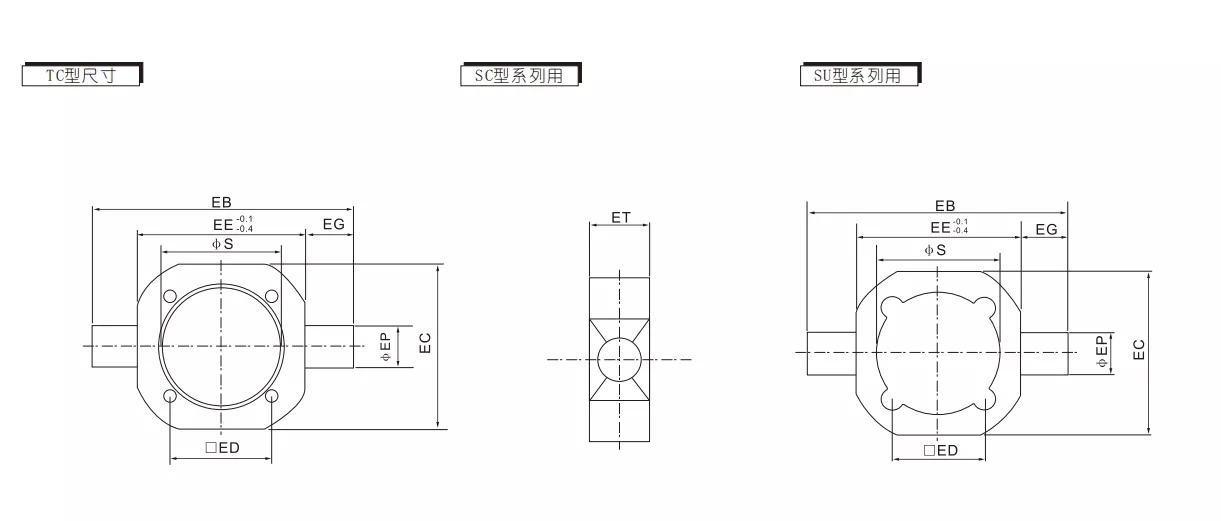

TC bracket externa dimension notitia

Code / Fered Diameter	EB	EC	Ed	Ex	Eg	Map	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

TC-m bracket externa dimensionum notitia

Code / Fered Diameter	Haeseo	HB	HC	HD	Qui	HF	Hi	HJ	HQ	Hr	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Quid est differentia inter TC et TC-M installation uncis?

TC bracket: plerumque a vexillum installation bracket, idoneam ad generalem installation necessitates.

TC-M bracket: disposito ut amplio installation bracket, ut sit magis idoneam ad specifica installation environments vel providere magis firmum firmamentum.

Quid est materiae ad TC bracket?

Olk Brand TC bracket est scriptor materia est ferrum.

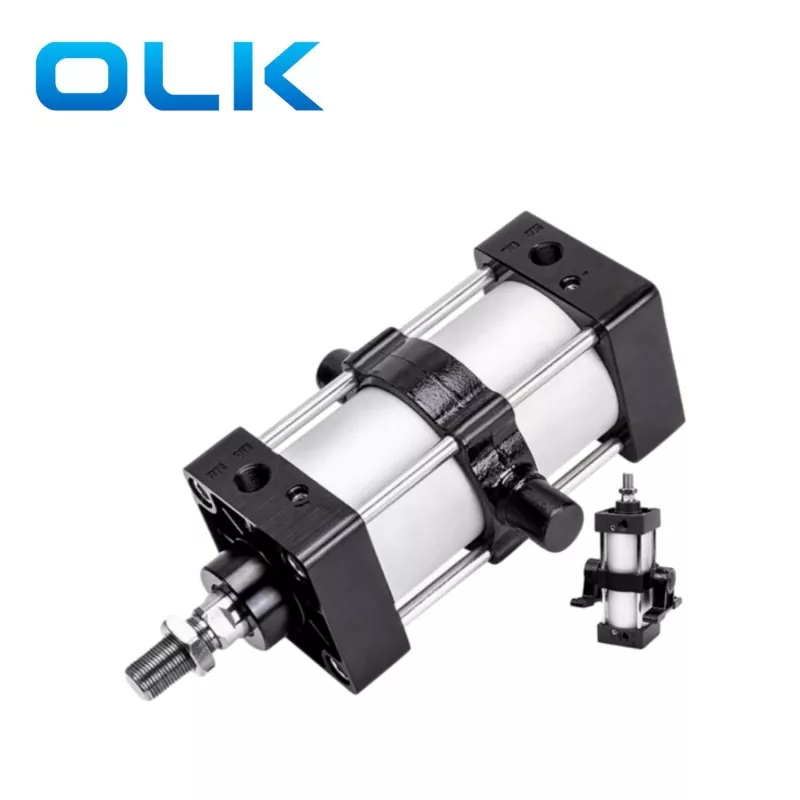

Quod cylindri est TC / TC-m bracket causa pro?

TC ascendens bracket sectam pro SC pneumaticae cylindrici.
